- ارائه بالاترین درجه انعطاف پذیری در ماشینکاری
- قابلیت برش های طولی پروفیل های آلومینیوم، سازه های فلزی و کاربرد های صنعتی
- قابلیت اطمینان تولید بالا ، سرعت عملیاتی ، مقرون به صرفه بودن و تنوع عملکرد چشمگیر
- دستگاه همه کاره ایده آل با عملکرد کامل خودکار
- ماشینکاری کاملا خودکار با قابلیتهای گسترده
- امکان پردازش خوردکار انواع پروفیل های در، پنجره و نماهای کرتین وال
- استفاده از حداکثر 8 اسپیندل فرز برای کار آزادانه روی مقطع پروفیل
- هماهنگی با سیستم های نوآورانه نگهدارنده (فیکسچر) ترکیبی، کلمپ های متحرک و نگهدارنده های محوری
برای در،پنجره و نماهای کرتین وال SBZ 628XXL سیستم گذرگاهی
- دارای 8 اسپیندل برای مسیر یابی یا سوراخکاری
- دارای استراتژی های مختلف برش جداکننده از 22.5 درجه تا 157.5 درجه و برش (چرخشی)
- واحد اره اضافی از 45 درجه تا 135 درجه (قابل کج شدن)
- قابلیت برش های ترکیبی
- سیستم های تعویض سریع غلتک های کششی و صفحات گیره برای پروفیل های غیرمعمول
- حالت درج و بستن دستی پروفیل های غیر ثابت
SBZ628 XXL
دستگاه ماشینکاری پروفیل
اطلاعات فنی
|
SBZ 628XL |
|
| حداکثر سطح مقطع پروفیل (عرض × ارتفاع) | 320×160 / 160×320 میلی متر |
| حداقل سطح مقطع پروفیل (بسته به موقعیت گیره) | 30×10 میلی متر |
| طول میله خام | 7.600 میلی متر |
| طول قطعه نهایی | 350-7.600 میلی متر |
| قطعات کوتاه (50-150 / 150-350) | اختیاری |
|

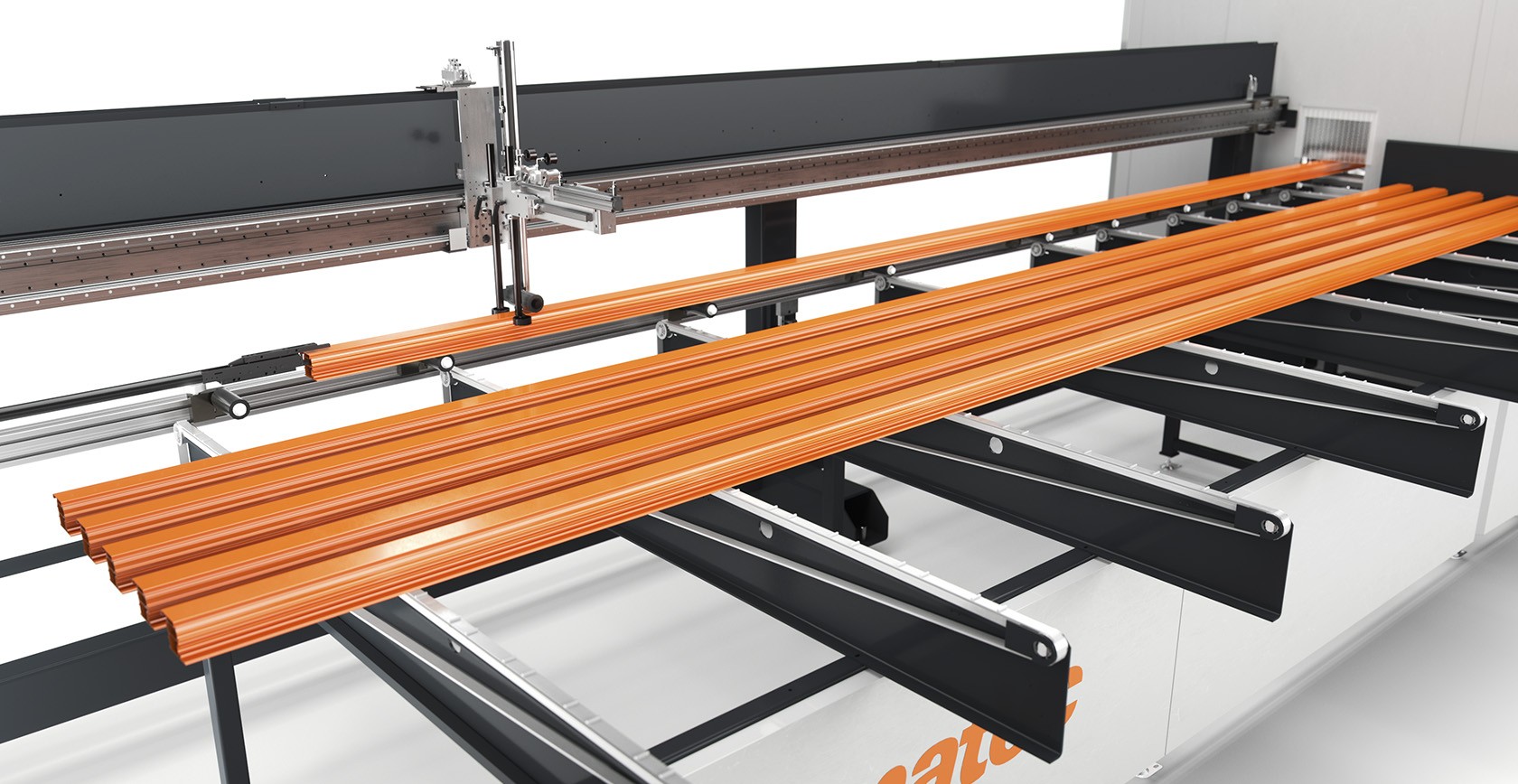

مخزن تغذیه میله |
|
| کوتاه ترین طول میله خام | 1500 میلی متر |
| تعداد بازوهای نوسانی | 5 (آپشن برای 9) |
| موقعیت های نصب | 10 (بیشتر از 120 میلی متر 3-5) |
|

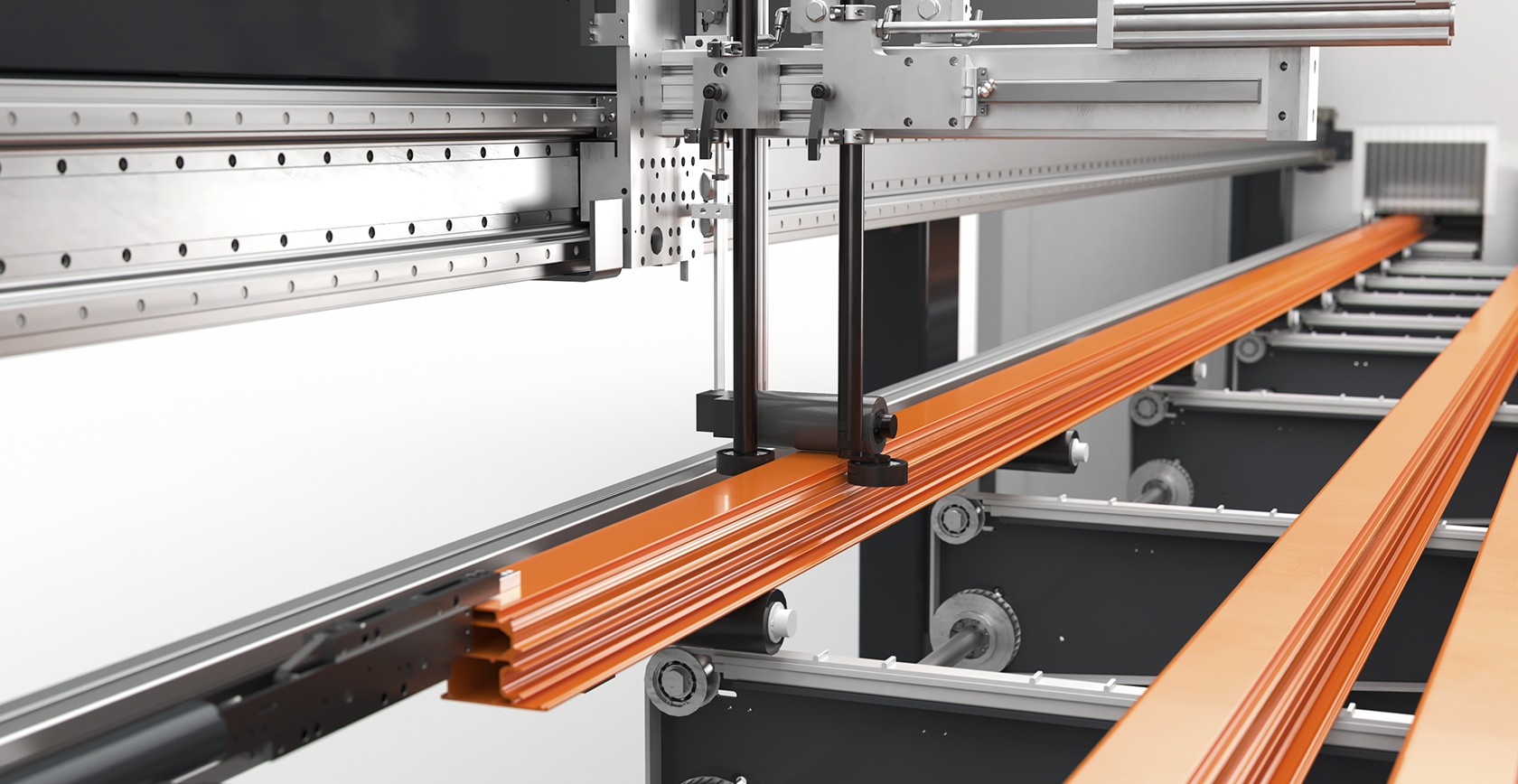

ورودی |
|
| درایو سروو | خطی |

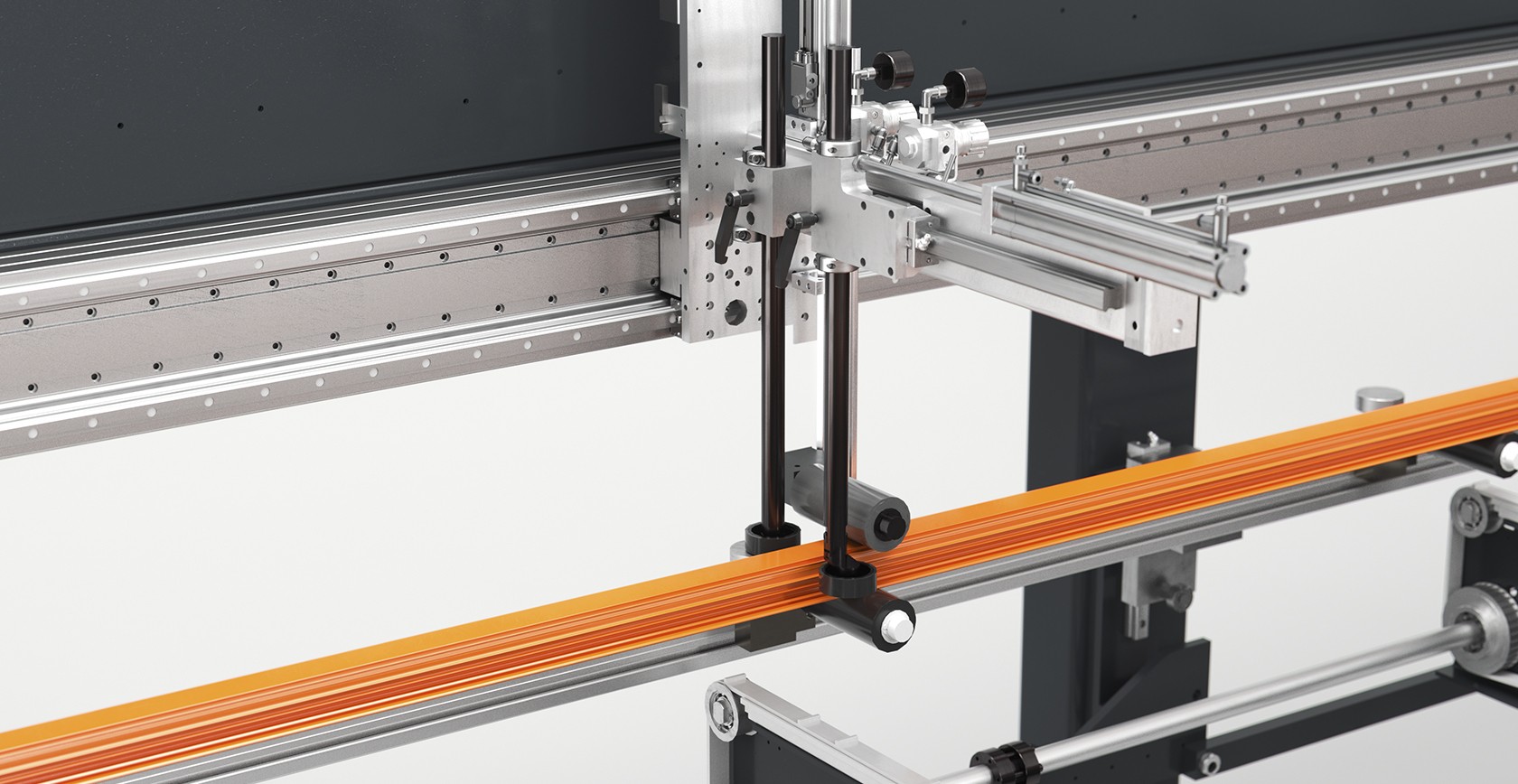

| تنظیم نگهدارنده موتوری | Y/Z |
| چرخش نگهدارنده | استاندارد |
| اندازه گیری قطعه باقیمانده | اختیاری |
| پردازش قطعه باقیمانده | تمام اتوماتیک |
|
ایستگاه ماشینکاری |
|
| محور ها | 5 |
| اسپیندل های فرز | 4-8 (با کمک سروو موتور) |
|
اره |
|
| محور ها | 3 + 3 |
| تیغه اره ها (قطر) | 2(550 میلی متر)، اختیاری 650 + 550 میلی متر |
| زوایای برش | 22.5 – درجه تا 157.5 درجه (چرخشی) و 45 درجه تا 135 درجه (کج) |
| برش | اسناتدارد (بالا و عقب) |
|
واگن های کلمپ دار خروجی |
|
| محور ها | 1 |
| عملیات چرخه ای (قطعات کوتاه) | اختیاری |
|

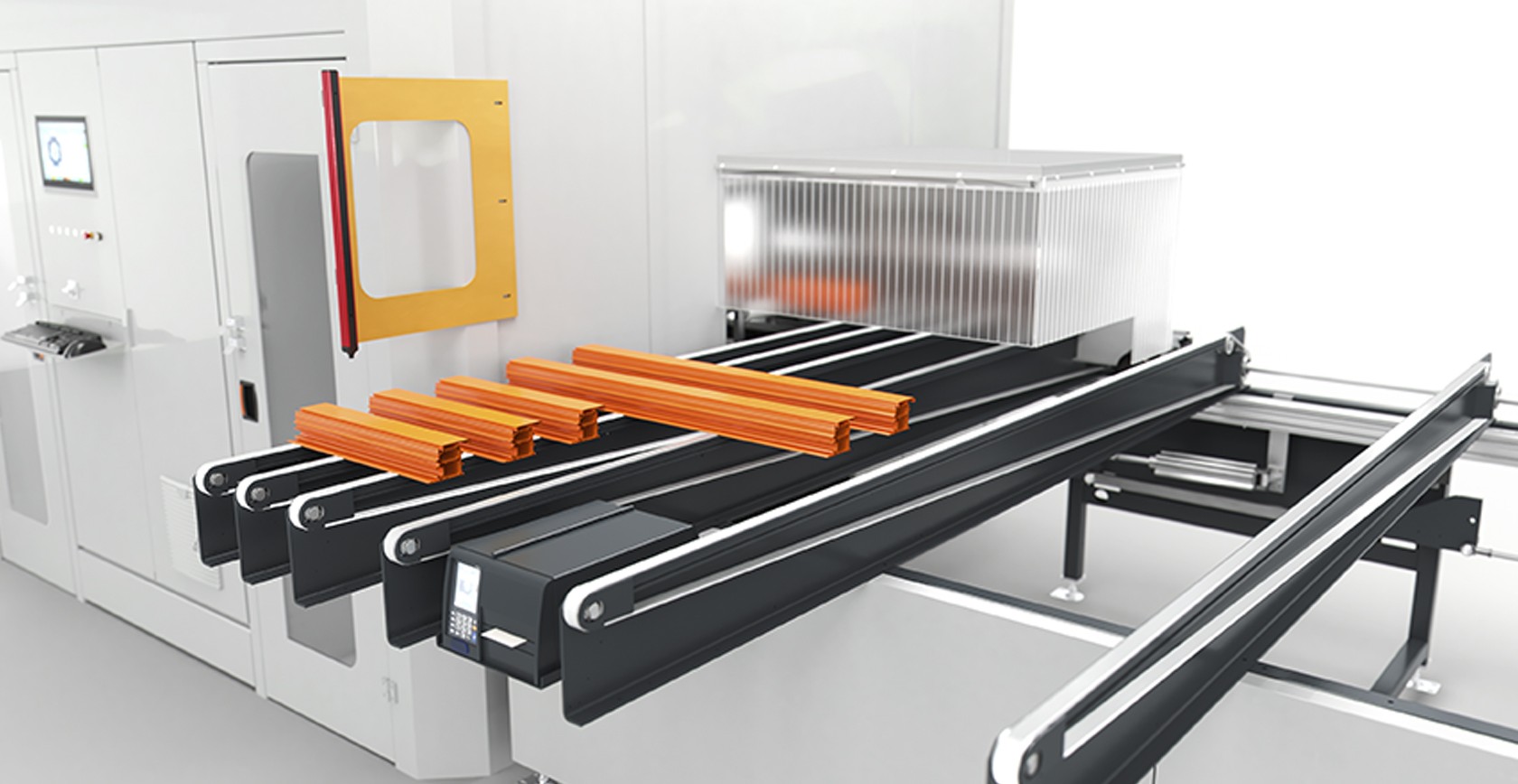

نوار نقاله خروجی |
|
| ایستگاه بالابر | دارد |
| تعداد بازو های نوسانی | 8 |
| عرض نواد نقاله خروجی (آپشن ها) | 4000 میلی متر (قابل افزایش طول) |
