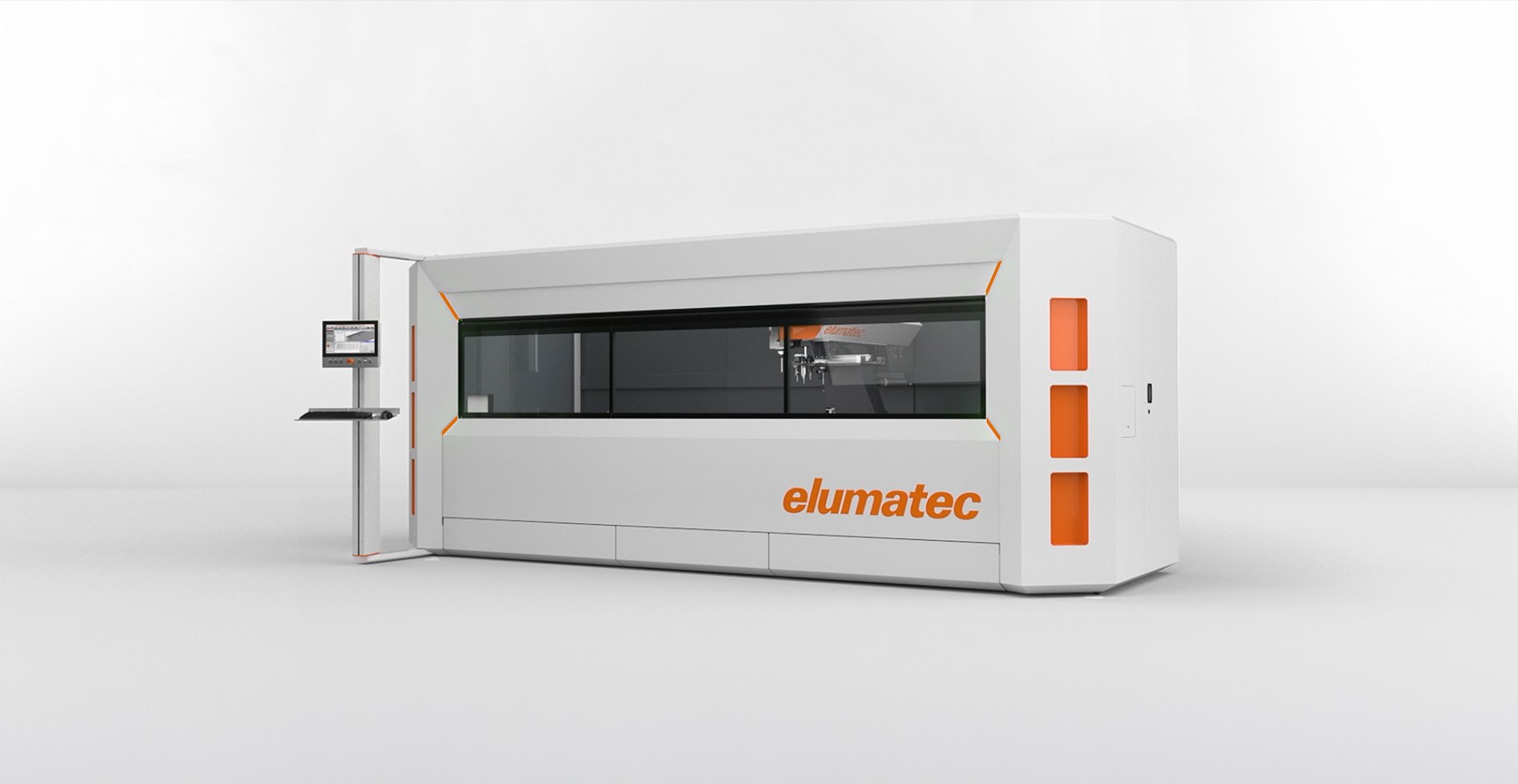

SBZ 118، یک مرکز ماشینکاری پروفیل ۳ محوره با ماشینکاری ۵ وجهی اختیاری که استفاده از آن آسان است و فضای کمی اشغال میکند، طیف محصولات سطح مبتدی elumatec را برای ماشینکاری CNC خودکار پروفیلهای آلومینیومی، PVC و فولادی جدار نازک گسترش میدهد. این مدل همهکاره و قدرتمند با طول ماشینکاری سه متر، جمعوجورترین دستگاه CNC در طیف فعلی elumatec است.
SBZ 118 عملکرد کاملی را برای فرزکاری، سوراخکاری و برش در فضای کوچک ارائه میدهد. این دستگاه برای ماشینکاری تا پنج وجه با یک سر زاویهای اختیاری و دستگاه فرز انتهایی، بسته به پیکربندی فردی، توسعه داده شده است. فناوری بستر شیبدار اثباتشده و تعویض ابزار ۵ وجهی روی برد، استفاده از آن را آسان میکند.
SBZ 118 به ویژه با تجهیزات اختیاری قابل تنظیم جداگانه، از جمله حداکثر دو تعویض سر زاویهای روی برد، قابلیت افزایش تا شش گیره، یک توقف طول اضافی با ماشینکاری طول اضافی و یک اسکنر بارکد، جذاب شده است. یک درب سرویس جانبی، راهاندازی و نگهداری را تسهیل میکند و آفتابگیر جلوی جدید، عملکرد ارگونومیک و مهمتر از همه، ایمنی را حتی برای افراد قد بلند امکانپذیر میسازد. به علاوه، SBZ 118 با استاندارد eluCloud آماده برآورده کردن الزامات صنعت ۴.۰ است.
طراحی شده برای ماشینکاری اقتصادی و کارآمد پروفیلهای آلومینیومی، PVC و فولادی با دیواره نازک
تمام عملیات، مانند فرزکاری، سوراخکاری، شیارزنی و قلاویزکاری، در حالی انجام میشوند که میله پروفیل برای محافظت از سطوح پروفیل ثابت است.
نتایج ماشینکاری بهتر به لطف فناوری کنترل هوشمند
موقعیتیابی سریع واحد ماشینکاری با حداکثر ۶۰ متر در دقیقه به لطف سروو درایوهای پویا
قلاویزکاری بدون سه نظام جبرانی
تشخیص خودکار گیره و موقعیتیابی گیره

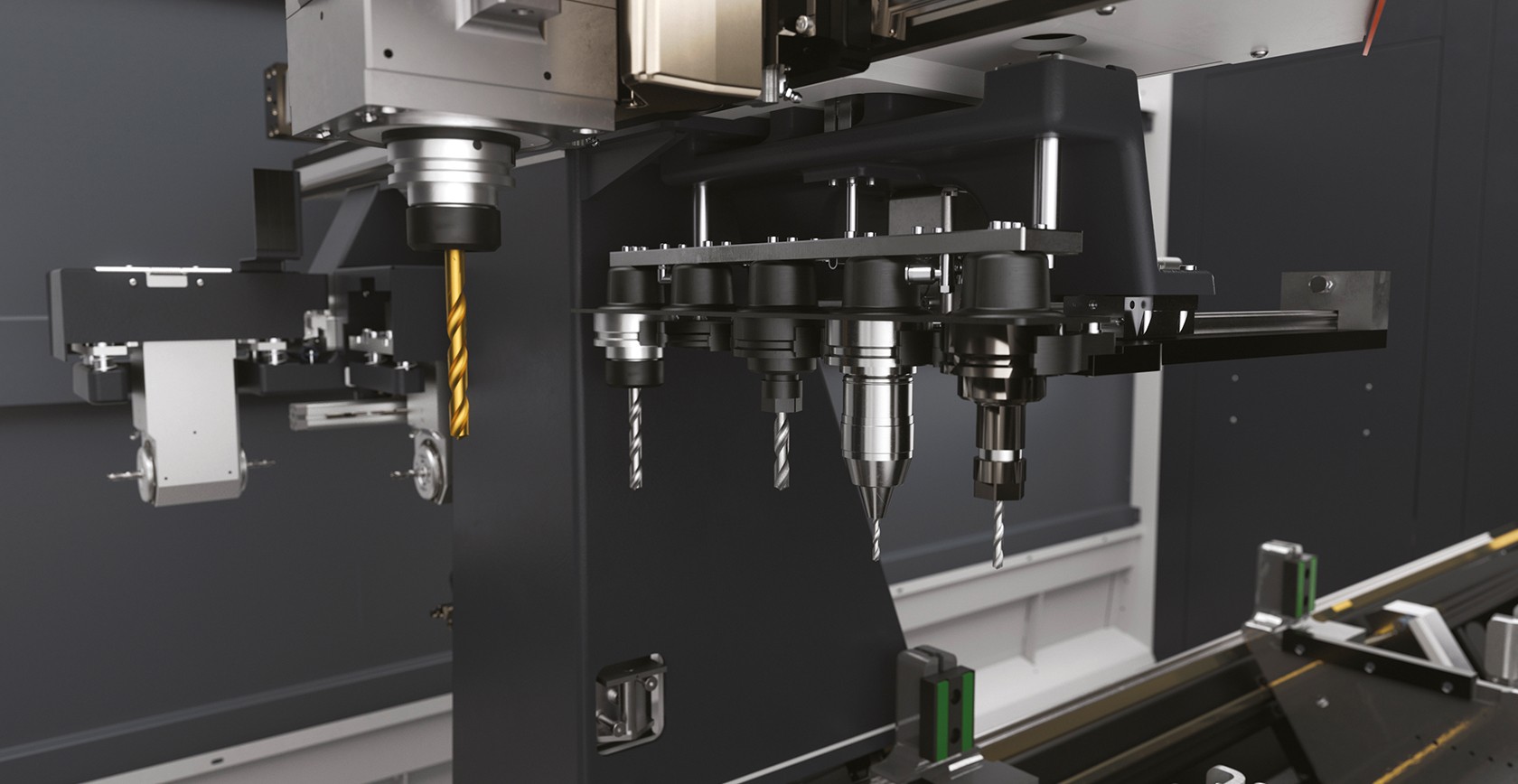

تعویض خودکار ابزار داخلی با پنج موقعیت سینی ابزار (بدون ابزار)
کنترلر ۳ محوره پیشرفته
عملکرد ارگونومیک و پایدار به لطف بستر شیبدار پیشرفته
تشخیص خودکار گیره و موقعیتیابی آن از برخورد جلوگیری میکند
موتور مسیریابی گشتاور قدرت با کنترل سرعت محصور برای زمانهای کوتاه راهاندازی و ترمز اسپیندل.
مصرف برق پایین به لطف فناوری کنترل هوشمند
کوپلینگ لینک DC در درایوهای محور برای بهرهوری بیشتر انرژی
منبع تغذیه بدون وقفه (UPS)
سیستم عامل ویندوز

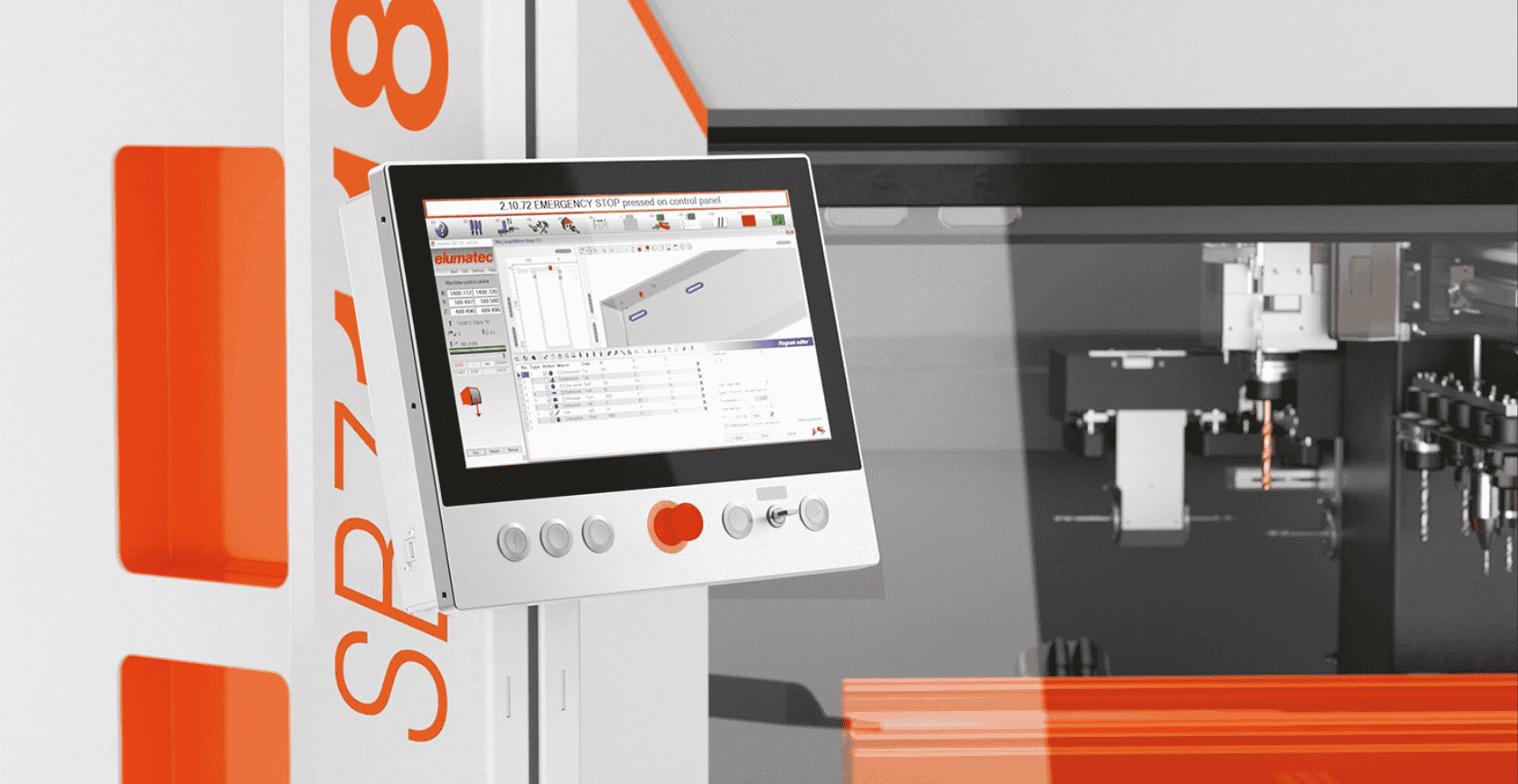

کامپیوتر پنلی ۱۵.۶ اینچی، پردازنده i3، پورتهای USB و اتصال شبکه
ورودی برنامه ساده و بدون استرس با eluCam روی پنل عملیاتی، حتی در حین کار
آماده eluCloud
نگهداری آنلاین از راه دور
پیکربندی دستگاه
اسپیندل روتاری S1 با خنک کننده هوا ۵ کیلووات
کابین محافظ با درب سرویس جانبی

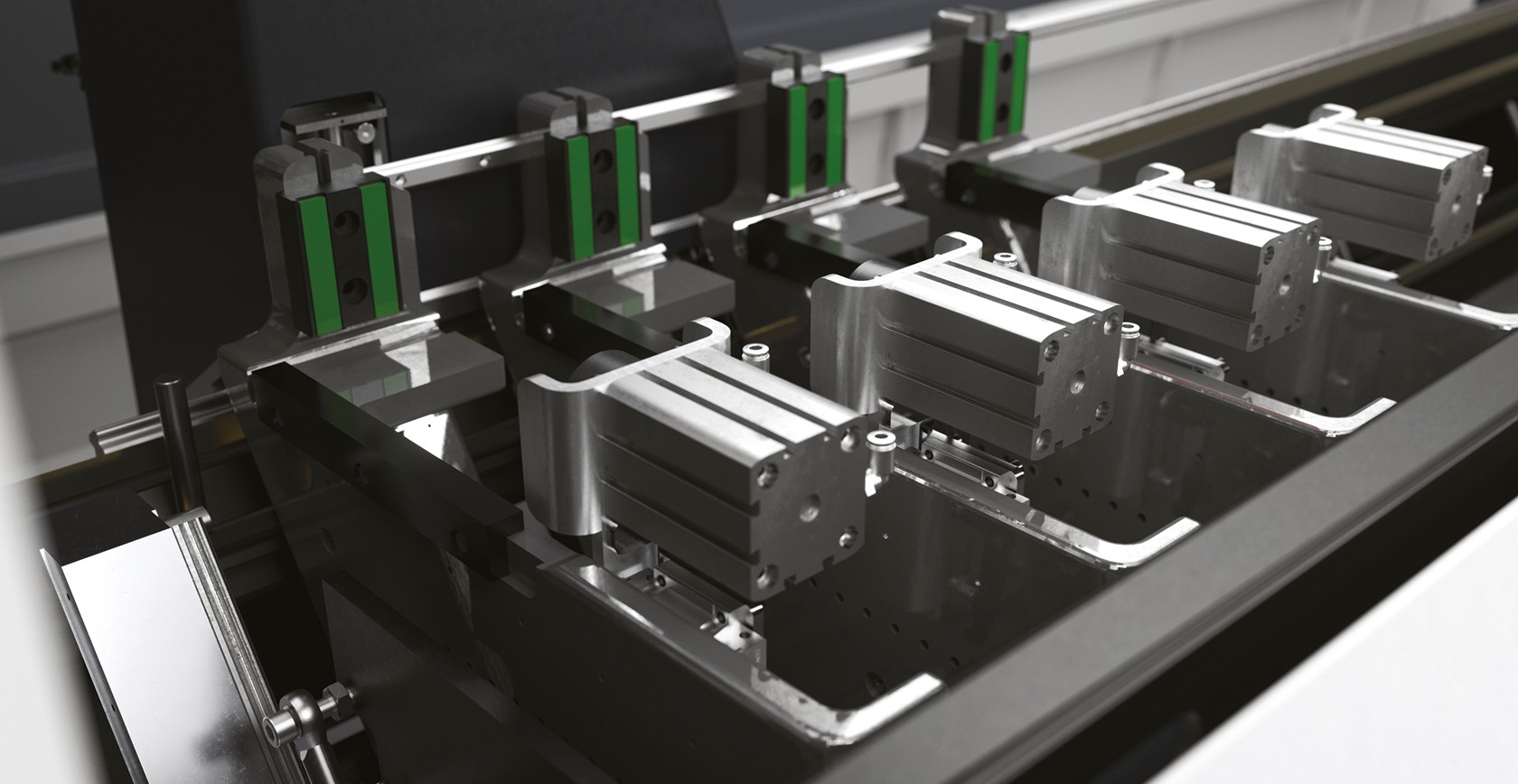

چهار واحد گیره مواد افقی و پنوماتیکی
یک توقف مواد در سمت چپ
نگهدارنده ابزار HSK-F63
سیستم روانکاری با حداقل حجم
مایع برش با کارایی بالا
گزینهها
۱ یا ۲ تعویض ابزار اختیاری روی برد برای سرهای زاویه چرخان برای ماشینکاری ۵ طرفه
سر زاویه چرخان HSK-F63 برای دو ابزار
ابزار و نگهدارنده ابزار با دادههای فرآیند
اسکنر بارکد
اندازهگیری طول در هر دو طرف
گیره دوتایی و سایر لوازم جانبی بنا به درخواست
کامپیوتر پنلی ۱۸.۵ اینچی، پردازنده i5
کامپیوتر پنلی ۲۱.۶ اینچی، پردازنده i7
واحد خنککننده Green Line برای کابینت کنترل با مصرف انرژی کاهشیافته
چهار گیره به صورت استاندارد. میتواند تا شش گیره مجهز شود

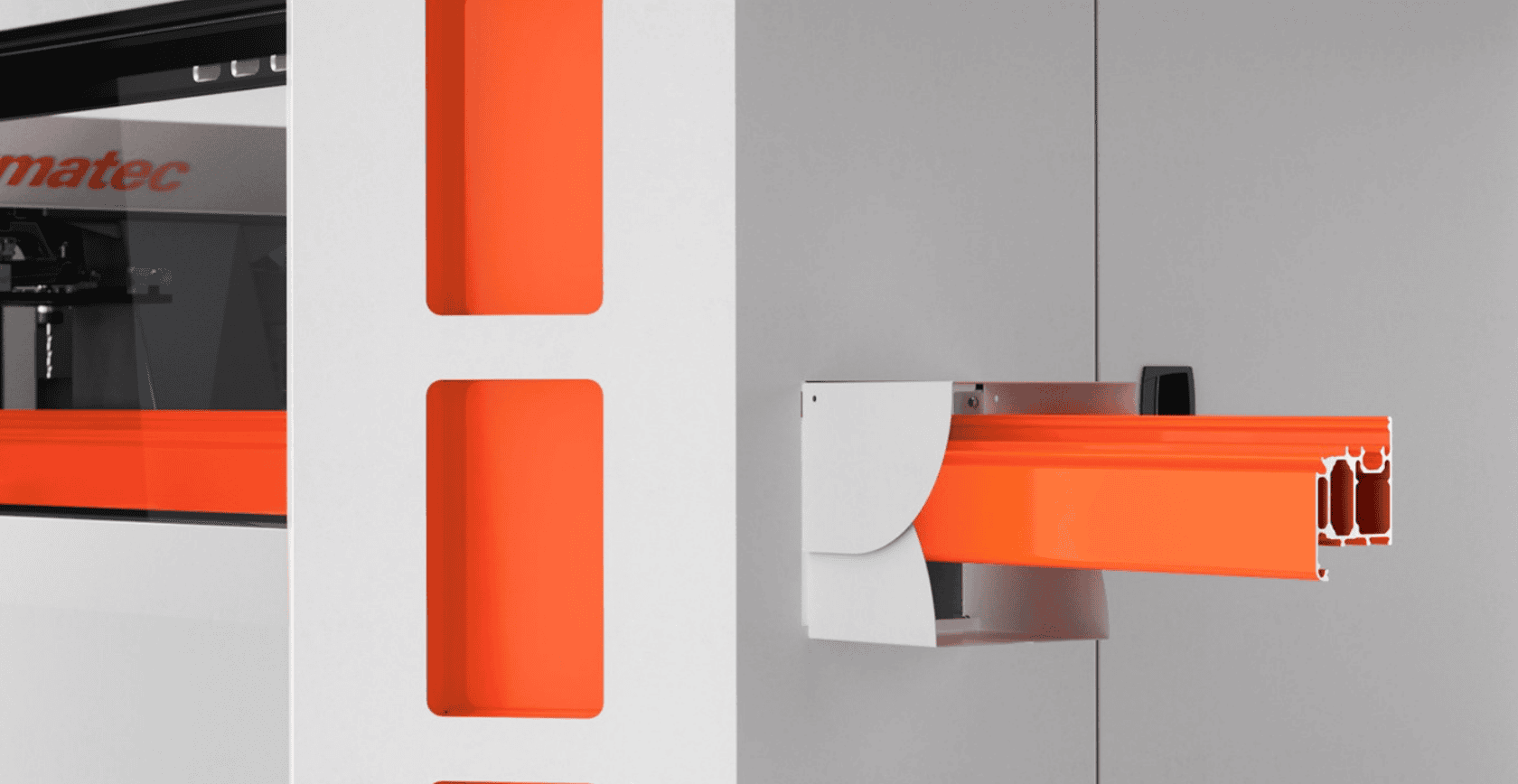

ایستگاه مرجع مواد (سمت راست) برای موقعیتیابی قطعات کار با ماشینکاری طول بیش از حد
نسخه CE به صورت استاندارد، نسخه UL اختیاری
SBZ 118
مرکز ماشینکاری پروفیل
توضیحات فنی
LAYOUT
| SBZ 118 | |
| Total length (A) (mm) | 5.520 |
| Depth without control panel (B) (mm) | 1.955 |
| Total depth with control panel (C) (mm) | ~ 3.025 |
| Height (mm) | ~ 2.490 |
| Weight (kg) | ~ 3.220 |
The overall dimensions and the weight may vary depending on the product configuration
POSITIONING ACCURACY
| X AXIS (mm) | +/- 0,1 |
| Y AXIS (mm) | +/- 0,1 |
| Z AXIS (mm) | +/- 0,1 |
POSITIONING SPEED
| X AXIS (m/min) | 60 |
| Y AXIS (m/min) | 30 |
| Z AXIS (m/min) | 30 |
AXIS ACCELERATION
| X AXIS (m/s²) | 2,5 |
| Y AXIS (m/s²) | 2,5 |
| Z AXIS (m/s²) | 2,5 |

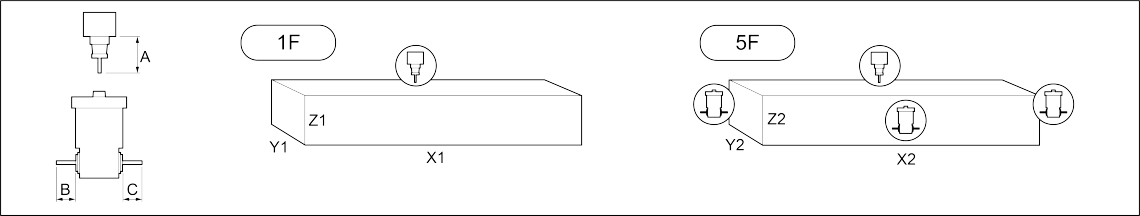

1F = 1 face machining 5F = 5 faces machining
