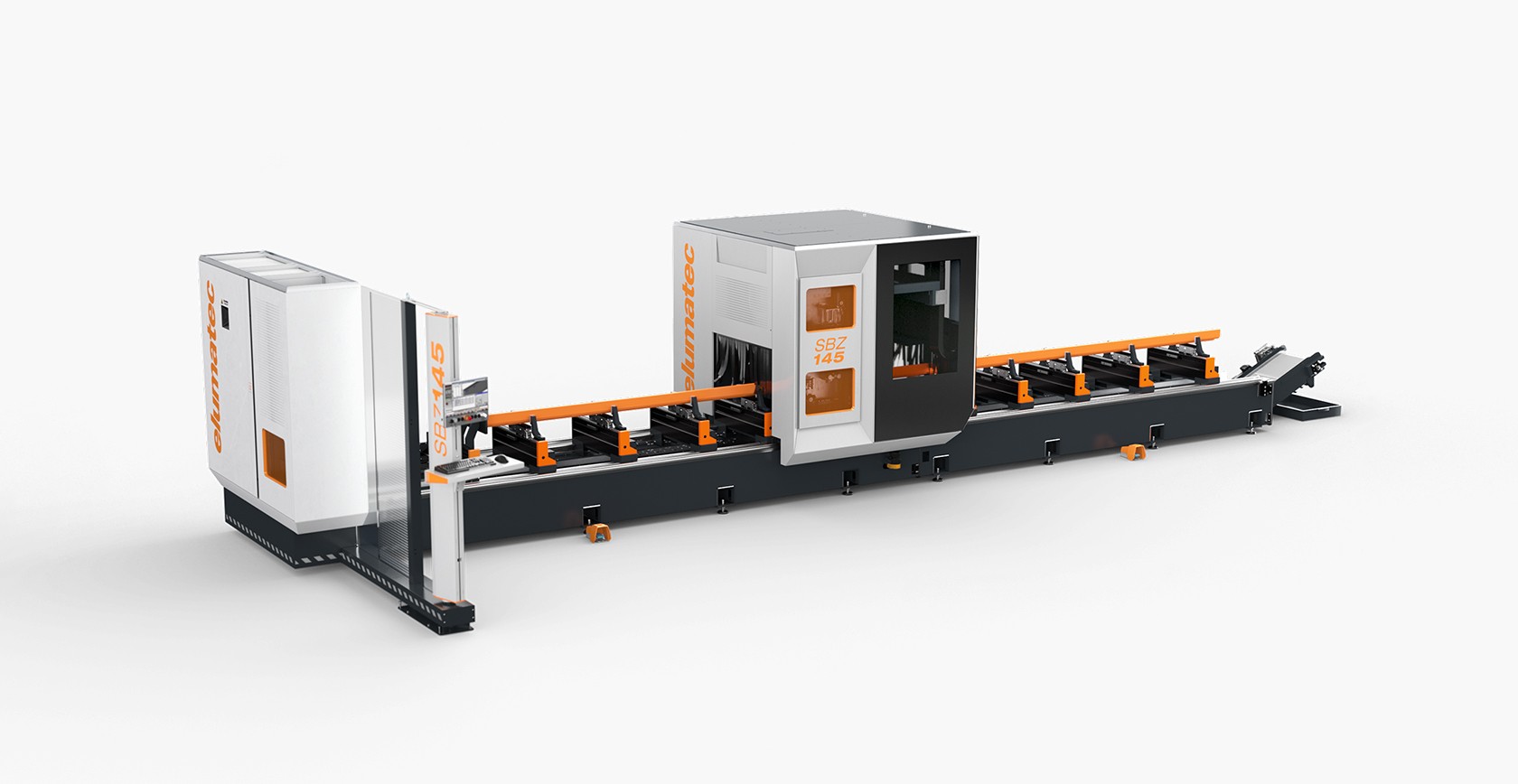

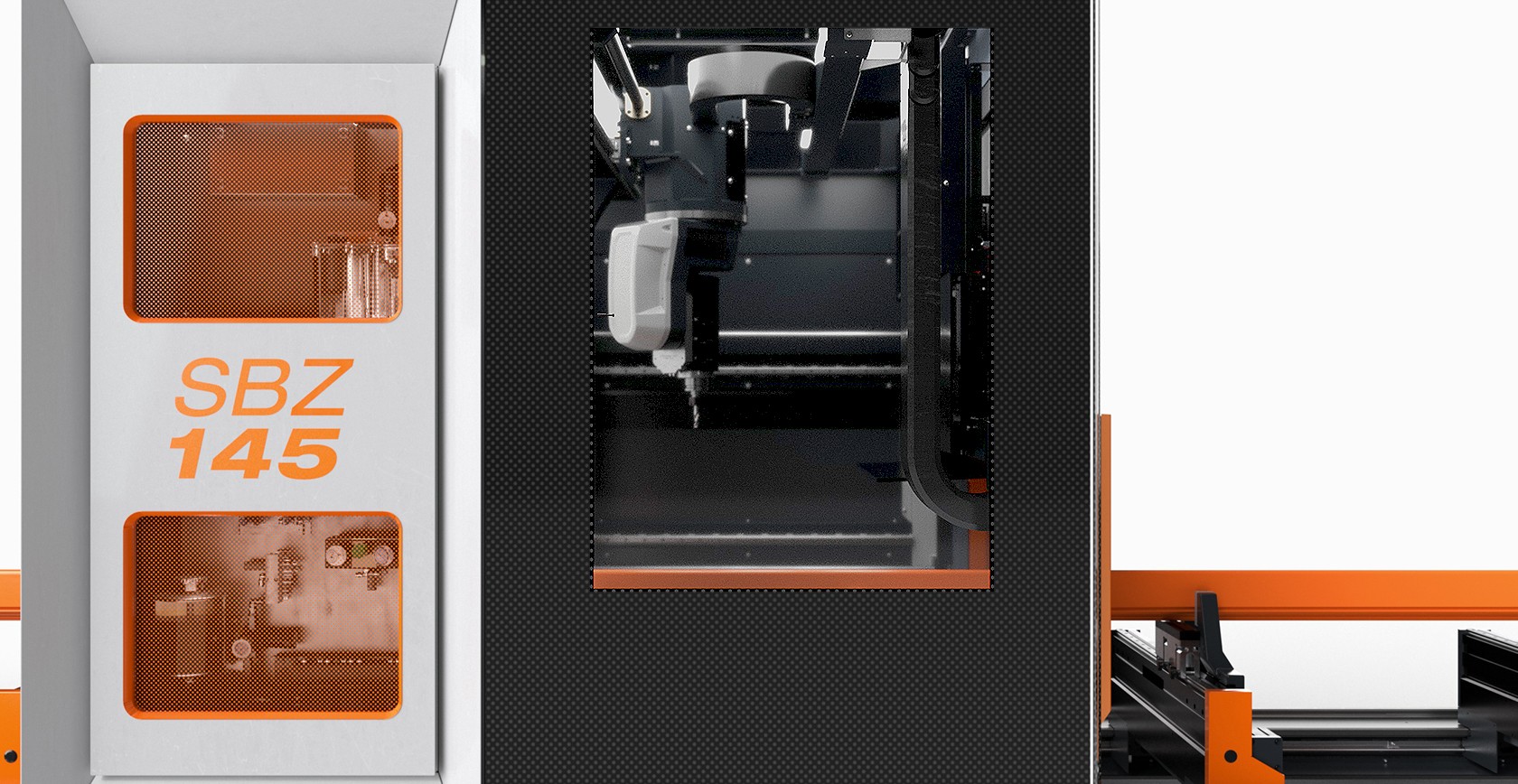

- دستگاه ماشینکاری پروفیل 5 محوره
- طراحی ویژه برای صنایع فلزی و کاربری های سنگین
- دارای محدوده کاری گسترده به ابعاد 560 در 350 در 7500 میلی متر

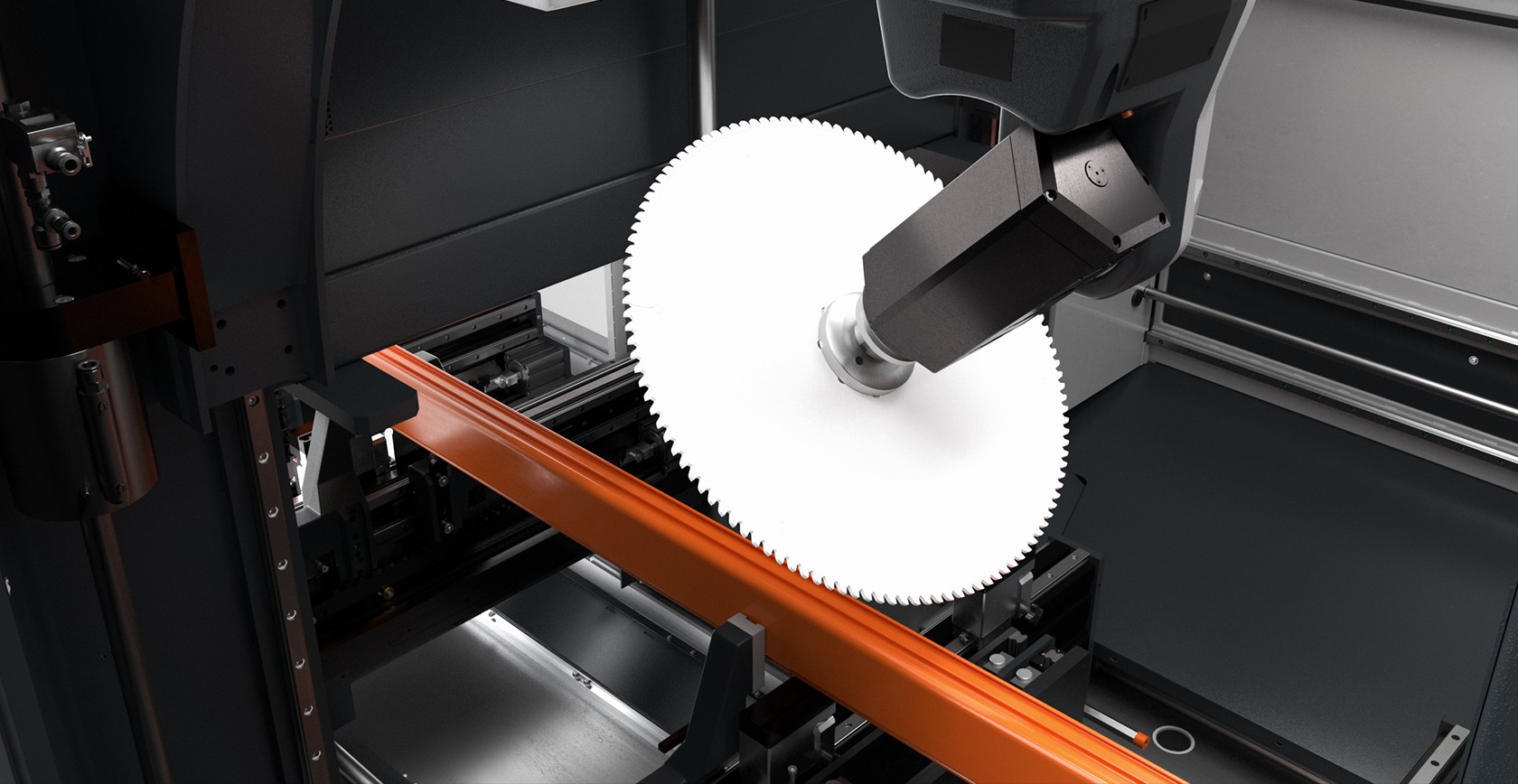

- بهره مندی از پنج محور پردازش برای انجام عملیات پیچیده
- مجهز به سیستم گیره بندی مستقل برای نصب سریع و مطمئن قطعه کار

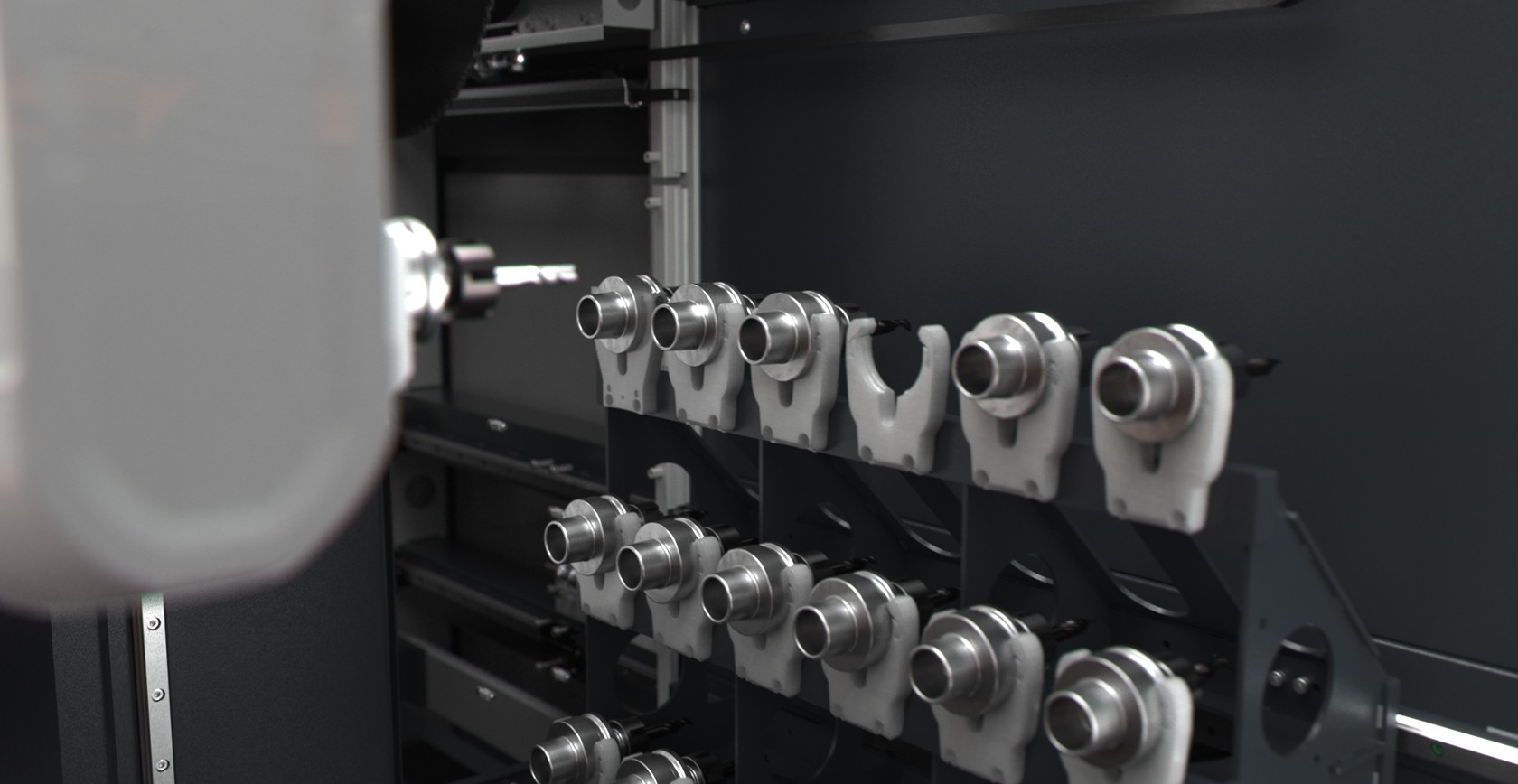

- دارای جعبه ابزار با گنجایش بالا برای نگهداری انواع ابزار های برش و فرز
- با قابلیت اجرای دو حالت عملیاتی :

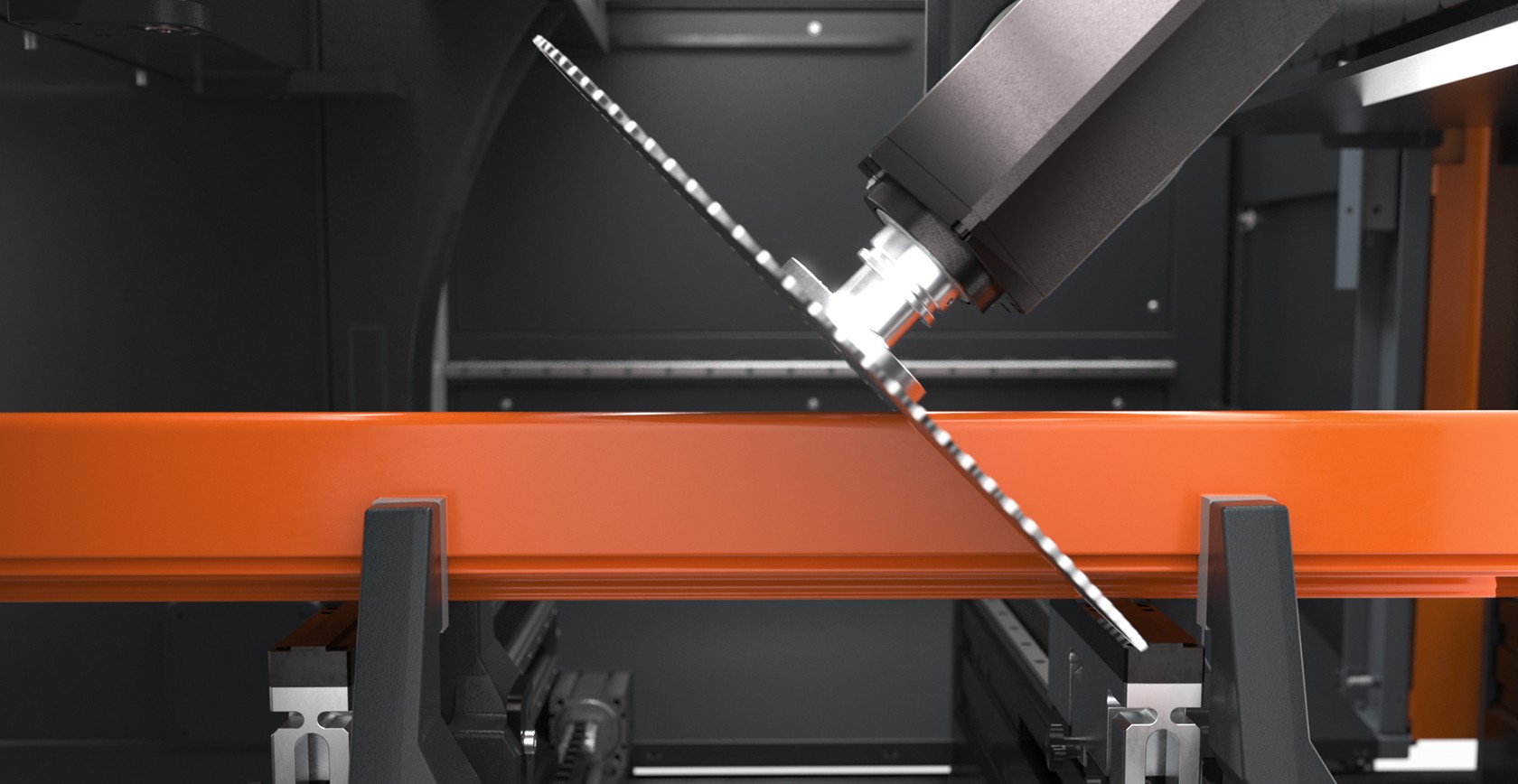

- پردازش مستقیم از شاخه پروفیل
- عملکرد پاندولی برای پردازش قطعات از پیش بریده شده (2 عدد 3250 میلی متری)
SBZ145
دستگاه ماشینکاری پروفیل
اطلاعات فنی
| طرح بندی | |
| پارامتر ها | |
| طول کل (A) | 12.060 میلی متر |
| عمق (B) | 4.587 میلی متر |
| ارتفاع | 2.450 میلی متر |
| وزن | 10.300 کیلوگرم |
| ابعاد و وزن با توجه به پیکر بندی محصول ممکن است متغیر باشد. | |
| محدوده حرکت محور ها | |
| محور X | 7.500 میلی متر |
| محور Y | 1.300 میلی متر |
| محور Z | 730 میلی متر |
| محور A | 110- درجه تا 110+ درجه |
| محور C | 182- درجه تا 182+ درجه |
| الکترو اسپیندل | |
| حداکثر توان در S1 | 11 کیلووات |
| حداکثر سرعت | 24000 دور در دقیقه |
| نوع ابزار گیر | HSK 63F |
| حالت عملیاتی | |
| حالت پاندولی با 2 نگهدارنده مواد در سمت چپ | ¡ |
| پردازش میله | ¡ |
| ابزار ایمنی و حفاظتی | |
| محافظ دسترسی جانبی (پنل محافظ / حصار) | l |
| حفاظت دسترسی از جلو (پرده نوری / لیزر) | ¡ |
| دستگاه محافط از سمت عقب (حصار) | ¡ |
| سطوح ماشینکاری | |
| با ابزار مستقیم (جلو، بالا ، عقب و انتها) | 5 محور |
| جعبه ابزار خودکار | |
| راهنما حین سفر | l |
| محور U (تعویض ابزار) | l |
| نوع جعبه ابزار :تعویض ابزار خطی | l |
| تعداد ابزار ها در خشاب استاندارد | 18 |
| تعداد ابزار های ویژه در خشاب (ناچیز) | 2 |
| سطح موقعیت ابزار 1 (تا عمق 100 میلی متر و طول 210 میلی متر) | 6 |
| سطح موقعیت ابزار 2 (تا عمق 63 میلی متر و طول 210 میلی متر) | 6 |
| سطح موقعیت ابزار 3 (تا عمق 63 میلی متر و طول 145 میلی متر) | 6 |
| قفل کردن قطعه کار | |
| محور V (موقعیت یابی خودکار گیره) | l |
| تعداد گیره ها | 8 |
| تعداد گیره های اضافی با حداکثر حرکت | 2 |
| موقعیت یابی پروفیل | |
| تعداد توقف مواد (موقعیت گیره سمت چپ ) | 2 |
| توقف مواد در موقعیت 2 (متصل به گیره) | l |
