- ارائه بالاترین انعطاف در ماشینکاری و برش طولی پروفیل های آلومینیوم
- مناسب برای سازه های فلزی و کاربردهای صنعتی
- قابلیت اطمینان تولید بالا ، سرعت ، مقرون به صرفه بودن و تنوع عملکرد چشمگیر
- پردازش کاملا خودکار انواع پروفیل های در ، پنجره و نماهای کرتین وال
- استفاده از حداکثر 8 فرز که آزادانه روی مقطع پروفیل حین عملیات
- هماهنگی با نوآوری هایی مانند گیره های متحرک و نگهدارنده های محوری
برای در ، پنجره و نماهای کرتین وال SBZ 628S سیستم گذرگاهی

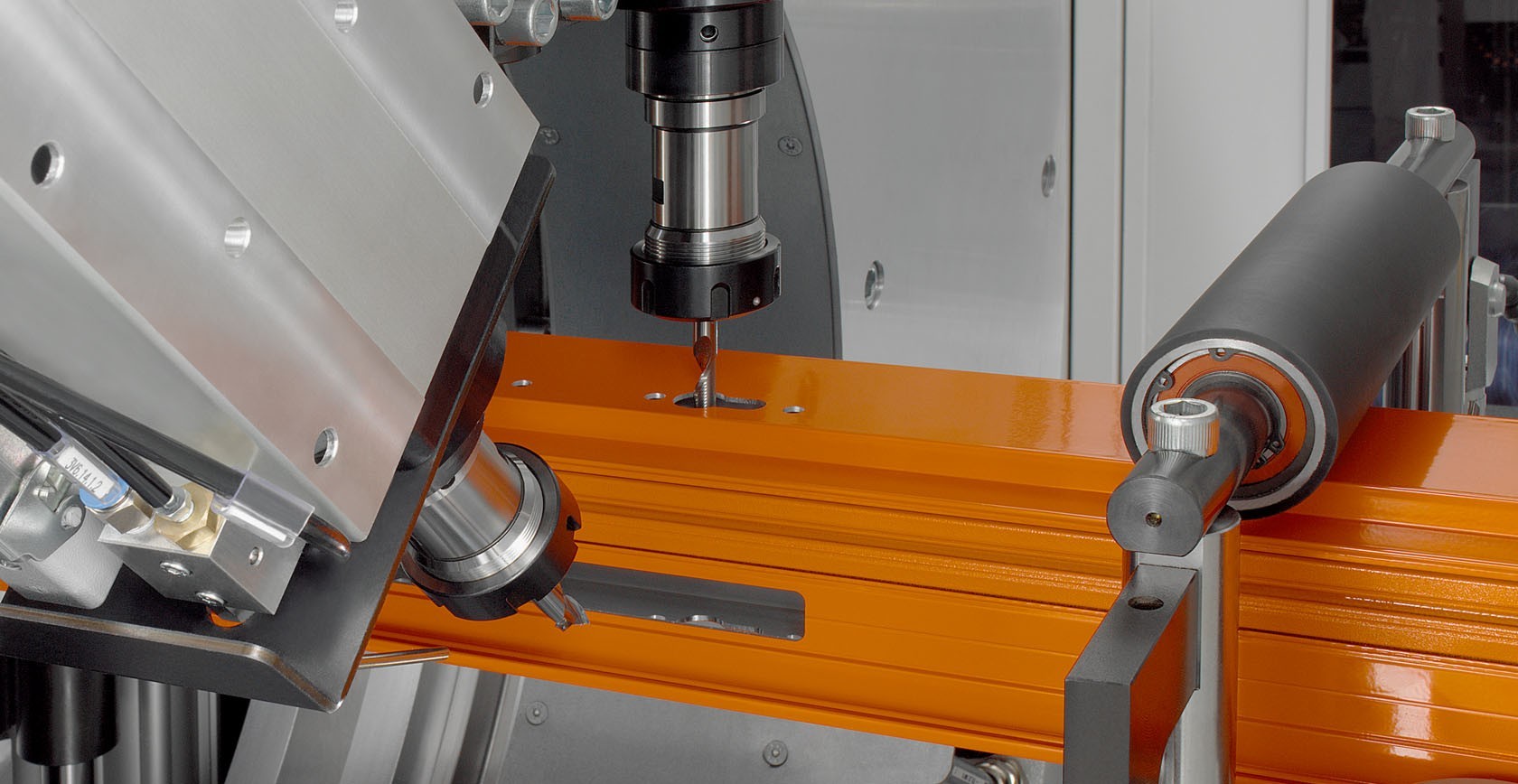

- دارای چهار اسپیندل برای مسیریابی یا فرزکاری
- برش های جداگانه از 45- تا 90 درجه (برش اولیه) ، از 45 تا 90 درجه ( برش نهایی) با قابلیت تنظیم مداوم
SBZ628S
دستگاه ماشینکاری پروفیل
اطلاعات فنی
|
SBZ 628S |
|
| حداکثر سطح مقطع پروفیل (عرض × ارتفاع) | 200×160 / 160×200 میلی متر |
| حداقل سطح مقطع پروفیل (بسته به موقعیت گیره) | 30×10 میلی متر |
| طول میله خام | 7.600 میلی متر |
| طول قطعه نهایی | 350-4.600 میلی متر |
| قطعات کوتاه (50-150 / 150-350) | – |
|
مخزن تغذیه میله |
|
| کوتاه ترین طول میله خام | 3.000 میلی متر |
| تعداد بازوهای نوسانی | 5 (آپشن برای 9) |
| موقعیت های نصب | 10 (بیشتر از 120 میلی متر 5) |
|
ورودی |
|
| درایو سروو | خطی |
| تنظیم نگهدارنده موتوری | Y/Z |
| چرخش نگهدارنده | اختیاری |
| اندازه گیری قطعه باقیمانده | – |
| پردازش قطعه باقیمانده | 3000> تغذیه دستی |
|
ایستگاه ماشینکاری |
|
| محور ها | 4 |
| اسپیندل های فرز | 4 (با کمک سروو موتور) |
|

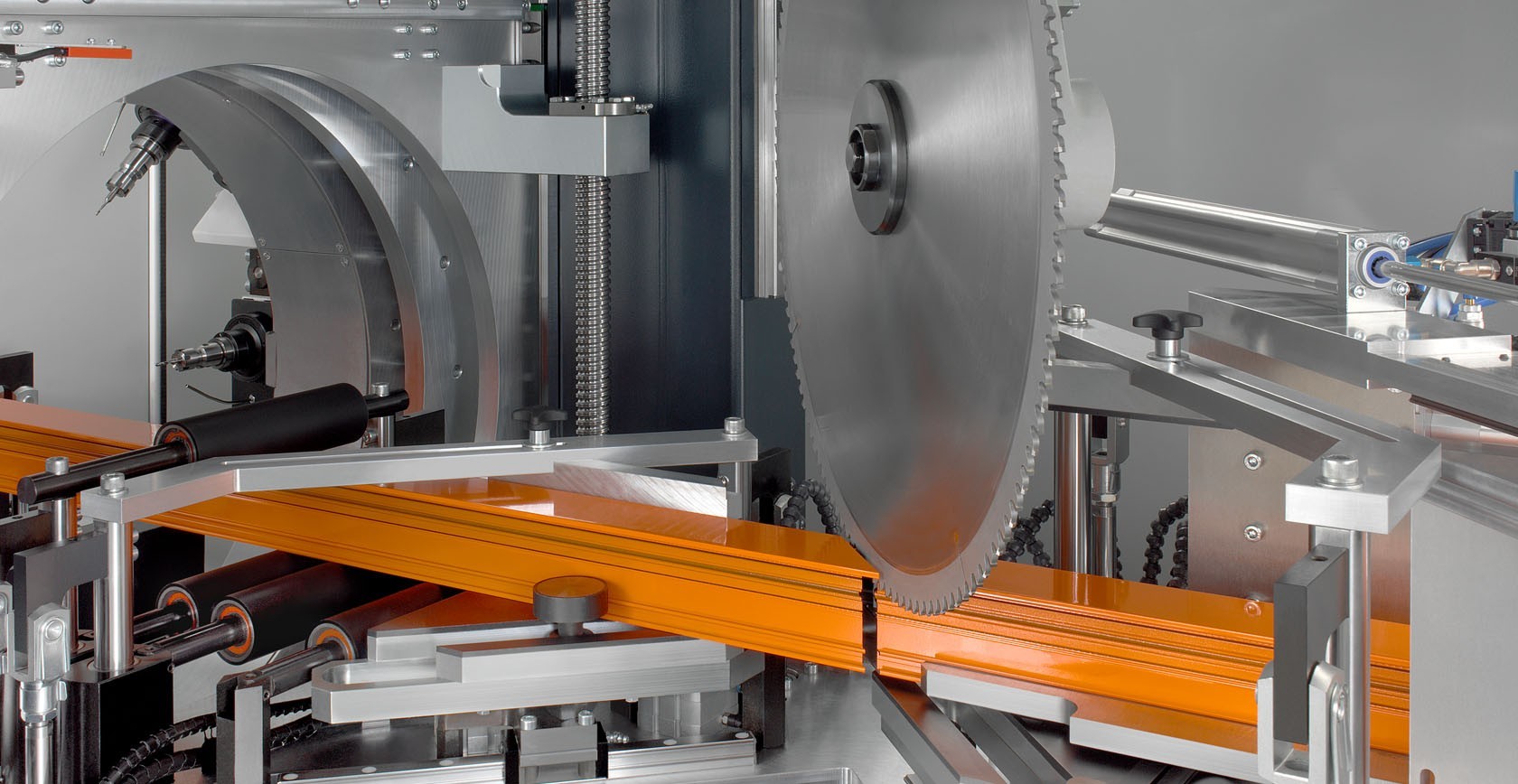

اره |
|
| محور ها | 2 |
| تیغه اره ها (قطر) | 1 (650 میلی متر) |
| زوایای برش | 45 تا 135 درجه (چرخشی) |
|
واگن های کلمپ دار خروجی |
|
| محور ها | 0 |
| عملیات چرخه ای (قطعات کوتاه) | – |
|
نوار نقاله خروجی |
|
| ایستگاه بالابر | دارد |
| تعداد بازو های نوسانی | 8 |
| عرض نواد نقاله خروجی (آپشن ها) | 4000 میلی متر |
